Centre d'usinage Mazak VARIAXIS 200 en vente aux enchères

MAZAK VARIAXIS 200 5-axis CNC machining center, was in use until the end and produced reliably.

General information

• Brand: Mazak
• Type: VARIAXIS 200 (5-axis machining center)
• Year of construction: 2000 (May)
• Serial number: 146944

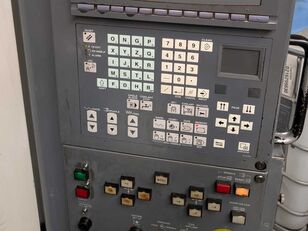

• Control: Mazatrol Fusion 640M
• Cone ISO: ISO 40
• Tool changer: 30 places

⸻

Travels (axes)

• X-axis: 510 mm
• Y-axis: 510 mm
• Z-axis: 460 mm
• A-axis (swivel range): +30° / -120°
• C-axis (rotary table): 360° endless

⸻

Table

• Table size: 500 × 400 mm
• T-slots: 5 × 18 mm, spacing 80 mm
• Distance between spindle and table: 190 – 650 mm
• Max. workpiece size: 500 × 500 × 405 mm
• Max. table load: 300 kg

⸻

Spindle

• Max. speed: 12,000 rpm
• Drive power: 22 / 15 kW
• Tool holder: ISO 40
• Spindle passage: 80 mm
• Acceleration: 0 – 12,000 rpm in approx. 1.7 sec

⸻

More data

• Total weight: 7,500 kg
• Electrical connection: 3AC 400 V, 50/60 Hz
• Power consumption: 48.23 kVA
• Coolant pump: available
• Chip conveyor: available

MAZAK VARIAXIS 200 5-Achsen CNC-Bearbeitungszentrum, war bis zuletzt in Gebrauch und hat zuverlässig produziert.



Allgemeine Angaben



• Marke: Mazak

• Typ: VARIAXIS 200 (5-Achsen-Bearbeitungszentrum)

• Baujahr: 2000 (Mai)

• Seriennummer: 146944

• Steuerung: Mazatrol Fusion 640M

• Kegel ISO: ISO 40

• Werkzeugwechsler: 30 Plätze



⸻


Verfahrwege (Achsen)



• X-Achse: 510 mm

• Y-Achse: 510 mm

• Z-Achse: 460 mm

• A-Achse (Schwenkbereich): +30° / -120°

• C-Achse (Rundtisch): 360° endlos



⸻


Tisch



• Tischgröße: 500 × 400 mm

• T-Nuten: 5 × 18 mm, Abstand 80 mm

• Abstand Spindel – Tisch: 190 – 650 mm

• Max. Werkstückgröße: 500 × 500 × 405 mm

• Max. Tischbelastung: 300 kg



⸻



Spindel



• Max. Drehzahl: 12.000 U/min

• Antriebsleistung: 22 / 15 kW

• Werkzeugaufnahme: ISO 40

• Spindeldurchlass: 80 mm

• Beschleunigung: 0 – 12.000 U/min in ca. 1,7 sec



⸻


Weitere Daten



• Gesamtgewicht: 7.500 kg

• Elektrischer Anschluss: 3AC 400 V, 50/60 Hz

• Leistungsaufnahme: 48,23 kVA

• Kühlmittelpumpe: vorhanden

• Späneförderer: vorhanden

Steuerung: Mazatrol Fusion 640M
Kegel ISO: ISO 40
Werkzeugwechsler: 30 Plätze
X-Achse: 510 mm
Y-Achse: 510 mm
Z-Achse: 460 mm
A-Achse (Schwenkbereich): +30° / -120°
C-Achse (Rundtisch): 360° endlos
Tischgröße: 500 × 400 mm
T-Nuten: 5 × 18 mm, Abstand 80 mm
Abstand Spindel – Tisch: 190 – 650 mm
Max. Werkstückgröße: 500 × 500 × 405 mm
Max. Tischbelastung: 300 kg
Max. Drehzahl: 12.000 U/min
Antriebsleistung: 22 / 15 kW
Werkzeugaufnahme: ISO 40
Spindeldurchlass: 80 mm
Beschleunigung: 0 – 12.000 U/min in ca. 1,7 sec
Elektrischer Anschluss: 3AC 400 V, 50/60 Hz
Leistungsaufnahme: 48,23 kVA
Kühlmittelpumpe: vorhanden
Späneförderer: vorhanden
MAZAK VARIAXIS 200 5-Achsen CNC-Bearbeitungszentrum
war bis zuletzt in Gebrauch und hat zuverlässig produziert
Allgemeine Angaben
⸻
Verfahrwege (Achsen)
⸻
Tisch
⸻
Spindel
⸻
Weitere Daten

Il centro di lavoro CNC a 5 assi MAZAK VARIAXIS 200, è stato utilizzato fino alla fine e prodotto in modo affidabile.

Generalità

• Marca: Mazak
• Tipologia: VARIAXIS 200 (centro di lavoro a 5 assi)
• Anno di costruzione: 2000 (maggio)
• Numero di serie: 146944
• Controllo: Mazatrol Fusion 640M
• ISO cono: ISO 40
• Cambio utensile: 30 posti

⸻

Corse (assi)

• Asse X: 510 mm
• Asse Y: 510 mm
• Asse Z: 460 mm
• Asse A (campo di rotazione): +30° / -120°
• Asse C (tavola rotante): 360° infinito

⸻

Tavolo

• Dimensioni del tavolo: 500 × 400 mm
• Scanalature a T: 5 × 18 mm, interasse 80 mm
• Distanza tra mandrino e tavola: 190 – 650 mm
• Dimensione massima del pezzo: 500 × 500 × 405 mm
• Carico massimo della tavola: 300 kg

⸻

Fuso

• Velocità massima: 12.000 giri/min
• Potenza motrice: 22 / 15 kW
• Portautensili: ISO 40
• Passaggio mandrino: 80 mm
• Accelerazione: 0 – 12.000 giri/min in circa 1,7 sec

⸻

Altri dati

• Peso totale: 7.500 kg
• Collegamento elettrico: 3AC 400 V, 50/60 Hz
• Potenza assorbita: 48,23 kVA
• Pompa del liquido di raffreddamento: disponibile
• Trasportatore trucioli: disponibile

MAZAK VARIAXIS 200 5-assig CNC-bewerkingscentrum, was tot het einde in gebruik en produceerde betrouwbaar.

Algemene informatie

• Merk: Mazak
• Type: VARIAXIS 200 (5-assig bewerkingscentrum)
• Bouwjaar: 2000 (mei)
• Serienummer: 146944
• Besturing: Mazatrol Fusion 640M
• Cone ISO: ISO 40
• Gereedschapswisselaar: 30 plaatsen

⸻

Verplaatsingen (assen)

• X-as: 510 mm
• Y-as: 510 mm
• Z-as: 460 mm
• A-as (zwenkbereik): +30° / -120°
• C-as (draaitafel): 360° eindloos

⸻

Tafel

• Afmetingen tafel: 500 × 400 mm
• T-gleuven: 5 × 18 mm, afstand 80 mm
• Afstand tussen spindel en tafel: 190 – 650 mm
• Max. werkstukgrootte: 500 × 500 × 405 mm
• Max. tafelbelasting: 300 kg

⸻

Spoel

• Max. toerental: 12.000 tpm
• Aandrijfvermogen: 22 / 15 kW
• Gereedschapshouder: ISO 40
• Spindel doorlaat: 80 mm
• Acceleratie: 0 – 12.000 tpm in ca. 1,7 sec

⸻

Meer gegevens

• Totaal gewicht: 7.500 kg
• Elektrische aansluiting: 3AC 400 V, 50/60 Hz
• Stroomverbruik: 48,23 kVA
• Koelvloeistofpomp: beschikbaar
• Spaantransporteur: beschikbaar
